Kolory i oznaczenia przewodów elektrycznych – co warto wiedzieć?

Bezpieczeństwo instalacji elektrycznej w domu, budynku przemysłowym i ogrodzie zaczyna się od znajomości podstawowych zasad dotyczących przewodów. Kolory pełnią funkcję nie tylko praktyczną, ale również informacyjną – pozwalają szybko zidentyfikować funkcję danego kabla w sieci elektrycznej. Właściwe stosowanie oznaczeń przewodów elektrycznych zgodnie z obowiązującymi normami będzie kluczowe dla uniknięcia awarii, porażeń prądem oraz problemów przy przyszłych pracach serwisowych.

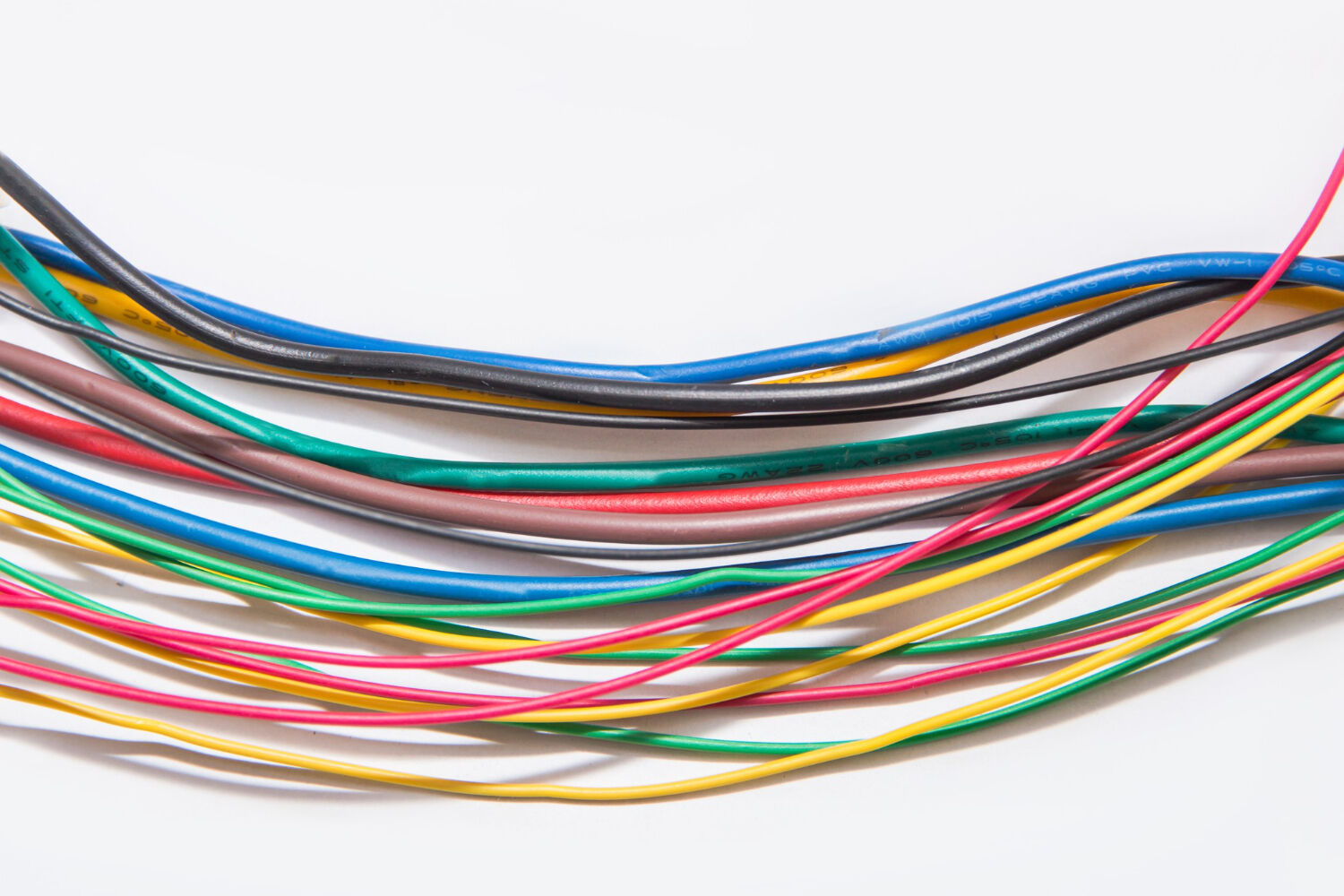

Podstawowe oznaczenia kolorystyczne przewodów elektrycznych:

• brązowy – przewód fazowy w instalacjach jednofazowych i trójfazowych;

• czarny – przewód fazowy, często stosowany jako druga faza;

• szary – przewód fazowy w układach trójfazowych;

• niebieski – przewód neutralny odpowiedzialny za powrót prądu;

• żółto-zielony – przewód ochronny zapewniający uziemienie instalacji.

Normy dotyczące kolorów przewodów elektrycznych

Kolory przewodów elektrycznych w Polsce regulowane są przede wszystkim przez normę PN-HD (Polska Norma Harmonizowana) oraz standardy międzynarodowe IEC wyznaczane przez Unię Europejską.

Norma ta określa, jakie barwy przewodów odpowiadają poszczególnym funkcjom w instalacji. Stosowanie przewodów zgodnie z obowiązującymi standardami jest nie tylko kwestią bezpieczeństwa, ale i wymogiem prawnym w większości krajów.

Podział kabli elektrycznych – podstawowe znaczenie

Przewody elektryczne dzielą się według funkcji na przewody fazowe, neutralne oraz ochronne. Każda z tych grup ma przypisany określony kolor, który pozwala na jednoznaczne określenie roli przewodu w obwodzie.

W instalacji elektrycznej przewody dzieli się przede wszystkim na:

• przewody fazowe – zazwyczaj oznaczone kolorami czarnym, brązowym lub szarym. Przewody te przenoszą napięcie zasilające z sieci do odbiorników elektrycznych. W systemach trójfazowych ich kolory mogą się różnić w zależności od fazy, co ułatwia ich identyfikację podczas montażu i serwisu;

• przewód neutralny – jego zadaniem jest powrót prądu do źródła zasilania. Standardowo stosowanym kolorem jest niebieski. Właściwa identyfikacja przewodu neutralnego ma znaczenie przy rozdzielaniu faz i instalowaniu wyłączników różnicowoprądowych;

• przewód ochronny (uziemiający) – przewód pełni funkcję bezpieczeństwa, odprowadzając prąd w przypadku awarii do ziemi. Najczęściej spotykaną kombinacją kolorów jest żółto-zielony, co pozwala na szybką identyfikację podczas prac konserwacyjnych i modernizacyjnych.

Podział przewodów elektrycznych zgodnie z kolorami przewiduje również odcienie dla przewodów pomocniczych – pomarańczowy, biały lub różowy.

Kolory przewodów elektrycznych w praktyce – czy zawsze są dobrze oznaczone?

W praktyce elektrycznej, zwłaszcza podczas remontów starszych instalacji, można spotkać także przewody o niejednolitym oznaczeniu kolorystycznym. Wynika to z wcześniejszych norm, które różniły się od obecnych standardów.

Istotne jest sprawdzenie funkcji przewodu przed jego podłączeniem – szczególnie w przypadku przewodów fazowych, które bywają oznaczone niebieskim kolorem w starszych systemach (obecnie zarezerwowany dla przewodu neutralnego).

W nowoczesnych instalacjach mieszkaniowych oraz przemysłowych stosowanie właściwych kolorów przewodów elektrycznych to już norma. Jednolite oznaczenie pomaga przy montażu gniazdek, wyłączników, oświetlenia oraz rozdzielnic.

Błędne podłączenie przewodu może prowadzić do przepięć, uszkodzenia sprzętu elektrycznego, a w skrajnych przypadkach – do pożaru.

Dlaczego dobre oznaczenie przewodów elektrycznych jest tak ważne w dokumentacji technicznej?

Oprócz kolorów przewody często posiadają dodatkowe oznaczenia literowe oraz numeryczne, które ułatwiają identyfikację w dokumentacji technicznej:

• L1, L2, L3 – przewody fazowe w instalacjach trójfazowych;

• N – przewód neutralny;

• PE – przewód ochronny (uziemiający).

Te oznaczenia są szczególnie istotne w rozbudowanych instalacjach, gdzie kilka obwodów może działać równocześnie w jednej rozdzielnicy. Znajomość kolorów i oznaczeń jest fundamentem bezpieczeństwa i efektywności pracy elektryka.

Dobre oznaczenie przewodów w dokumentacji technicznej pozwala na łatwiejsze planowanie modernizacji oraz szybką diagnostykę usterek. Dzięki jednoznacznym kolorom oraz oznaczeniom możliwe jest precyzyjne określenie, który przewód pełni funkcję zasilającą, neutralną lub ochronną.

Rodzaje przewodów elektrycznych i ich zastosowanie

W praktyce elektrycznej stosuje się różne rodzaje przewodów, które dobiera się w zależności od miejsca instalacji, rodzaju obciążenia i warunków środowiskowych. Każdy rodzaj przewodu musi być oznaczony kolorem zgodnym z normami, jednak jego budowa i parametry techniczne decydują o przeznaczeniu.

Najczęściej spotykane przewody to przewody jednożyłowe, wielożyłowe, linkowe i przewody płaskie. Przewody jednożyłowe znajdują zastosowanie w instalacjach domowych i przemysłowych, gdzie potrzebny jest ich wyraźny podział. Przewody wielożyłowe i linkowe są stosowane w instalacjach o większych obciążeniach, a także w systemach automatyki i sterowania, gdzie każda żyła odpowiada za inną funkcję sygnałową lub zasilającą.

Kolory przewodów elektrycznych w tym kontekście nie tylko identyfikują funkcję, ale również pomagają w szybkim rozróżnieniu przewodów podczas montażu lub serwisowania.
