Jak mierzyć suwmiarką?

Kontrolne wykonywanie pomiarów stosuje się w każdej dziedzinie przemysłu technicznego. Zaczynasz pracę i nie wiesz, jak mierzyć suwmiarką? Z naszego poradnika dowiesz się, jak to robić stosując urządzenia o różnej budowie.

Pomiary kontrolne muszą być przeprowadzone szybko i z dużą dokładnością. Takie cechy ma między innymi pomiar suwmiarką. Możliwość dokonania obmiarów niemal dowolnego elementu, stosunkowo łatwa obsługa i niewielkie wymiary sprawiają, że to narzędzie króluje w warsztatach, zakładach przemysłowych i innych miejscach. Jak mierzyć suwmiarką? To wcale nie jest takie trudne.

Jaka jest budowa suwmiarki?

Wykonanie elementu zgodnie z założeniami opisu technicznego wymaga kontroli na wszystkich kolejnych etapach prac. Szczególnie przy produkcji wielu jednakowych elementów potrzebujesz narzędzia wykonującego pomiar bardzo szybko i z dużą dokładnością. Przy elementach, w których ważne są milimetry, a nawet ich setne części, zaleca się pomiar suwmiarką. To narzędzie może wyglądać na bardzo skomplikowane, jednak po zapoznaniu się z kilkoma zasadami odczyt z suwmiarki okaże się prosty.

Zanim nauczysz się jak używać suwmiarki, poznaj jej budowę. Każde narzędzie składa się z następujących elementów:

• prowadnica - podłużny element stanowiący trzon suwmiarki, zakończony z jednej strony szczękami nieruchomymi, a z drugiej głębokościomierzem;
• ruchomy zamek - element poruszający się po prowadnicy i zakończony szczękami ruchomymi;
• powierzchnie pomiarowe - w ten sposób określa się szczęki ruchome i stałe, a także głębokościomierz;
• wskaźnik pomiaru - rodzaj mechanizmu lub oznaczenia, który umożliwia prowadzenie pomiaru. Może to być podziałka milimetrowa, wyświetlacz elektroniczny, a także tarcza zegarowa.

Warto dodać, że w zależności od tego, jaki wskaźnik umożliwia odczyt suwmiarką, będziesz miał do czynienia z narzędziem innego typu. Wyróżnia się konstrukcję:

• noniuszową;
• zegarową;
• elektroniczną.

Suwmiarka - dokładność pomiarów

Suwmiarki różnią się nie tylko sposobem odczytu danych i wymiarami, ale także dokładnością pomiarów. Urządzenia elektroniczne z założenia dokonują pomiarów do setnych części milimetra, a w szczególnych przypadkach stosuje się odczyt nawet trzeciego miejsca po przecinku. To, co wydaje się łatwe do pokazania na wyświetlaczu, okazuje się znacznie bardziej skomplikowane przy podziałkach na suwmiarce noniuszowej. W zależności od potrzeb danego zadania możesz sięgnąć po narzędzia pomiarowe dokonujące pomiarów do:

• 0,1 mm;
• 0,05 mm;
• 0,02 mm.

W każdym z tych przypadków linia podziałki oznacza inną część milimetra.

Pomiar suwmiarką - jak to zrobić?

Żeby odczyt pomiaru był adekwatny do rzeczywistości, musisz wiedzieć, jak używać suwmiarki? Przed każdym pomiarem musisz ustawić ją w takiej pozycji, żeby szczęki stykały się ze sobą. Wówczas na wyświetlaczu elektronicznym i zegarze powinno pojawić się 0, a w suwmiarce noniuszowej oznaczone zerem kreski na skali suwmiarki muszą przebiegać w jednej osi. Dopiero kiedy stwierdzisz, że narzędzie wskazuje 0, możesz dokonać pomiaru.

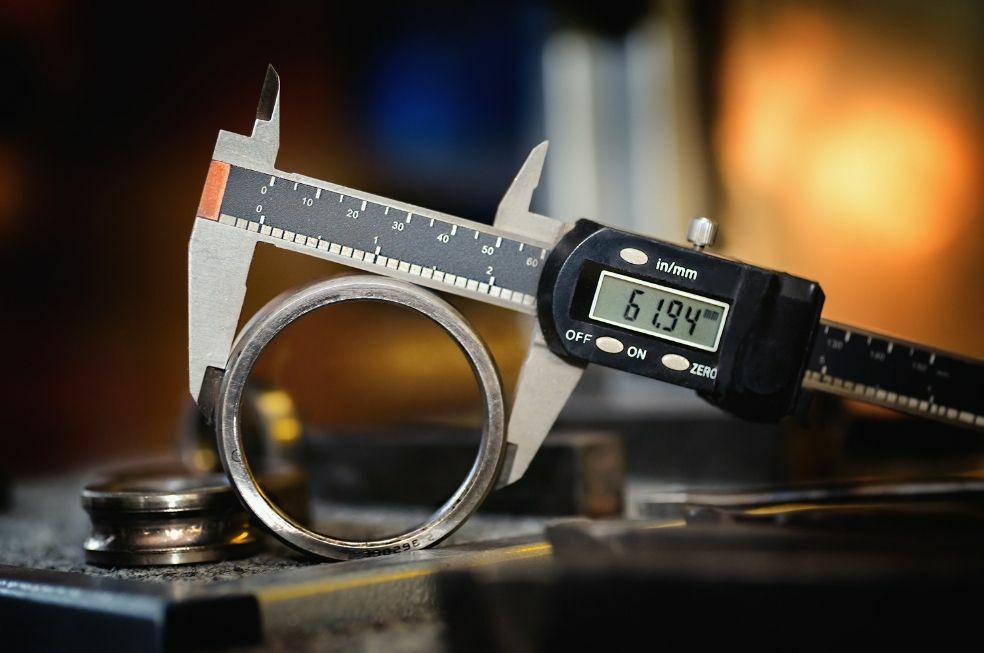

Jak mierzyć suwmiarką? Wybrany element lub jego część musisz chwycić pomiędzy szczękę ruchomą i stałą, a następnie delikatnie ścisnąć je ze sobą. Jeśli poczujesz delikatny opór, możesz już dokonać odczytu wartości. Podobna zasada panuje przy szczękach górnych, które wykorzystuje się do pomiarów otworów, a także przy głębokościomierzu.

Suwmiarka - odczyt

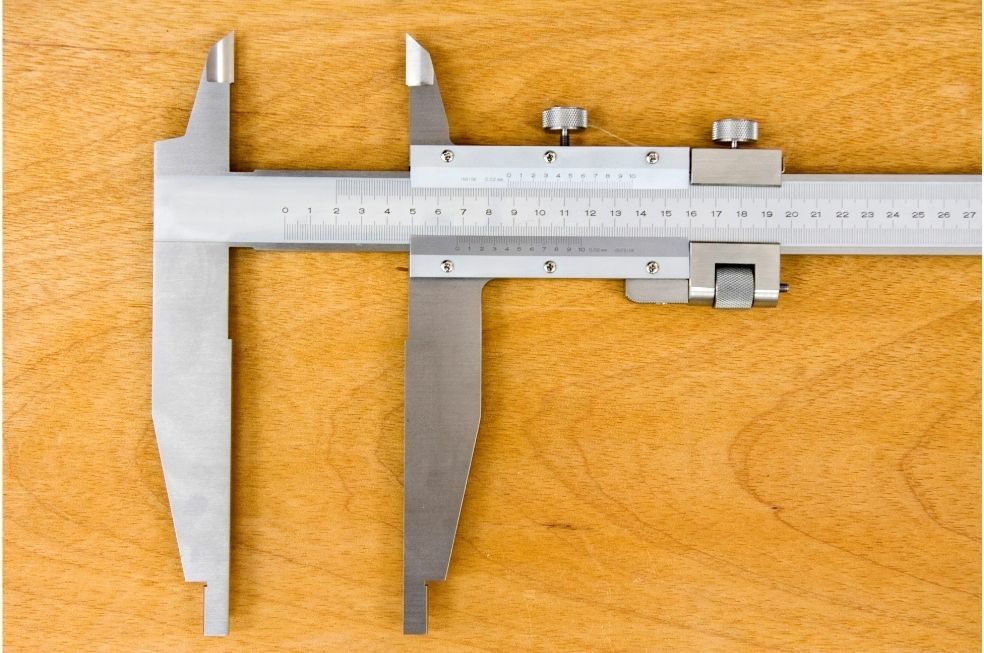

Po wykonaniu prowidłowego pomiaru suwmiarką odczyt parametrów nie powinie sprawić Ci kłopotu. Musisz jednak wiedzieć, na co patrzyć, co nie jest łatwe szczególnie przy wielu liniach na suwaku i prowadnicy. Najtrudniejszy pomiar jest właśnie przy suwmiarce noniuszowej, takiej jak Suwmiarka 150 mm Condor. Jeśli opanujesz już sposób na to, jak mierzyć suwmiarką z podziałką, żadna inna nie sprawi Ci problemu.

Po dokonaniu pomiaru musisz zwrócić uwagę na linie na powierzchni prowadnicy i ruchomym suwaku suwmiarki. Jak odczytywać wartość pomiaru? Liczbę pełnych milimetrów wskazuje linia 0 na dolnej podziałce umieszczonej na suwaku. Z kolei miejsca po przecinku możesz odczytać, sprawdzając, która linia na suwaku pokrywa się z linią na głównej podziałce. Numer kreski na suwaku wystarczy pomnożyć przez skalę dokładności pomiarowej dla narzędzia i już możesz zapisać wynik.

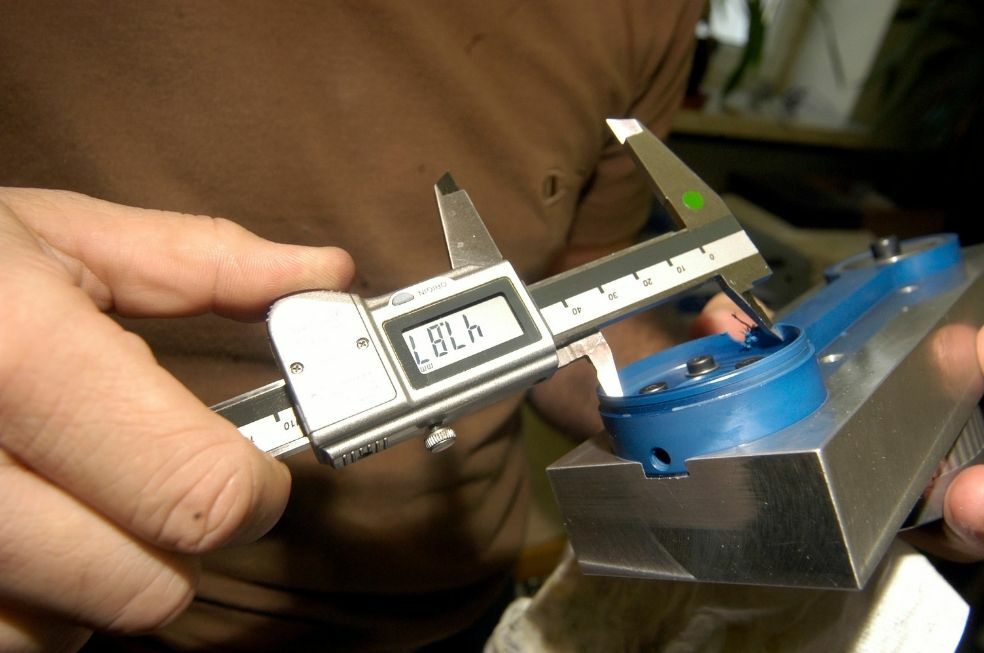

Jak używać suwmiarki elektronicznej? Tutaj masz jeszcze mniej pracy do wykonania, ponieważ wynik automatycznie pojawia się na wyświetlaczu. Wystarczy, że odpowiednio dokonasz pomiaru i pewnie chwycisz przedmiot szczękami, a wynik natychmiast będzie widoczny na wyświetlaczu. Równie łatwo możesz dokonywać pomiarów Suwmiarką zegarową 150 mm Condor, która znakomicie sprawdza się przy pomiarach geometrii średnic czy osiowości wyrobów.

Jak mierzyć suwmiarką? Z pewnością przekonałeś się, że to wcale nie jest takie trudne, a po dokonaniu kilku pomiarów w praktyce, pozbędziesz się wszelkich wątpliwości. Pamiętaj też, żeby przechowywać narzędzie w oryginalnym opakowaniu z dala od źródeł ciepła, co pozwoli na utrzymanie dokładności pomiarowej na wysokim poziomie.
