Nowoczesna instalacja elektryczna w Twoim domu - jak ją wykonać?
2025-11-26
Instalacja elektryczna należy do podstawowych instalacji, bez których funkcjonowanie budynku mieszkalnego jest niemal niemożliwe. Nowoczesne sieci muszą być dostosowane do potrzeb współczesnych maszyn i sprzętów. Jak stworzyć taką sieć?
Sieci elektryczne budowane są wraz ze wznoszeniem nowych obiektów. W czasie użytkowania mieszkania z reguły zapominamy całkowicie o ich istnieniu. Tymczasem z biegiem lat przybywa nowoczesnych rozwiązań i urządzeń elektrycznych podłączanych do sieci. Ile kosztuje instalacja elektryczna w domu mieszkalnym i jak ją zbudować? Jakie parametry trzeba uwzględnić i w które systemy warto zainwestować?
Nowoczesna instalacja elektryczna - czym się charakteryzuje?
Instalacje elektryczne od kilkudziesięciu lat są standardem w domach mieszkalnych. Jednak budowane wówczas sieci nie przewidywały obecnego zużycia prądu. Na miejscu pojedynczych urządzeń pobierających prąd coraz częściej pojawia się wiele nowocześniejszych. Szczególnie sprzęty kuchenne wymagają krótkotrwałego dostępu do prądu, jednak pobierają w tym czasie wiele mocy. Nic dziwnego zatem, że z biegiem lat zmieniają się standardy dotyczące sieci.
Pojęcie nowoczesna instalacja elektryczna odnosi się do sieci dostosowanych do potrzeb współczesnych urządzeń elektrycznych. Z jednej strony daje możliwość podłączenia urządzeń poprawiających komfort użytkowania, takich jak systemy Smart Home. Z drugiej strony nowoczesna instalacja elektryczna do domu ma zapewnić odpowiednie natężenie prądu i bezpieczeństwo dla jego użytkowników. Jeśli dodatkowo jej elementy zewnętrzne nie rzucają się w oczy w minimalistycznych wnętrzach, najlepiej wpisuje się w definicję nowoczesnych sieci.

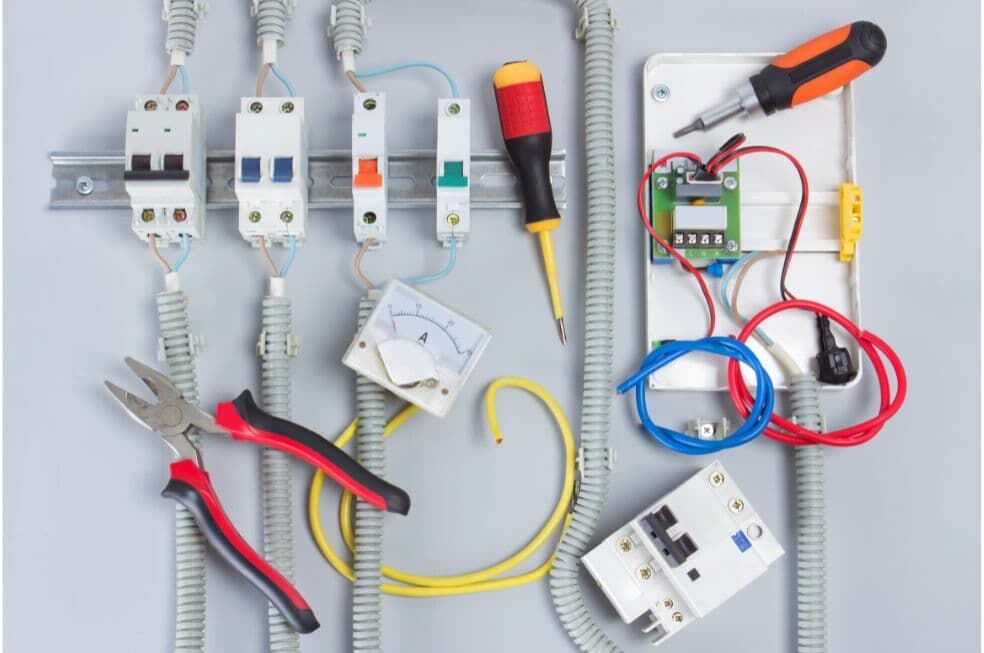

Domowa instalacja elektryczna — z czego się składa?
Domowa instalacja elektryczna to sieć niskiego napięcia, która jest prowadzona głównie wewnątrz budynku. Rozpoczyna się od przyłącza doprowadzonego za pośrednictwem przewodów wysokiego lub średniego napięcia. Następnie tworzą ją przewody elektryczne, prowadzone wewnątrz ścian i na ich powierzchni. Rozmieszczenie przewodów ma na celu dotarcie z sygnałem elektrycznym do każdego miejsca w obiekcie, w którym ten sygnał jest wymagany.
Instalacja elektryczna w domu jest zakończona za pomocą punktów odbioru energii. Może to być gniazdo elektryczne, odbiornik oświetleniowy lub stały odbiornik prądowy. Dodatkowo w skład sieci wchodzą bezpieczniki i urządzenia mające na celu zapewnienie bezpieczeństwa instalacji.

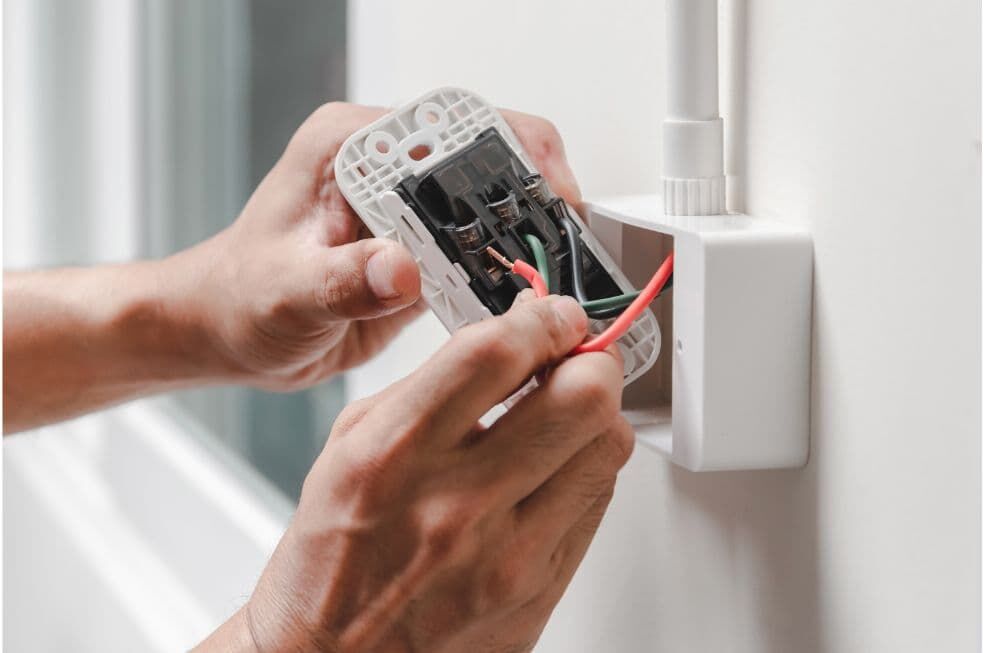

Układanie instalacji elektrycznej w domu - podstawowe zasady
Wielu doświadczonych budowlańców samodzielnie wykonuje montaż instalacji elektrycznej, choć nie jest to łatwe zadanie. Jaka elektryka do domu jest stosowana najczęściej? Przeważnie przewody prowadzone są w ścianach, dlatego sieć buduje się w momencie wznoszenia obiektu. Samodzielne wykonanie bruzd w surowych ścianach i prowadzenie w nich przewodów pozwala ograniczyć wydatki. Zanim jednak samemu zabierzesz się za pracę, musisz pamiętać przynajmniej o dwóch zasadach.
Uprawnienia elektryczne
Sieć elektryczna jest uznawana za instalację niebezpieczną i wymagającą szczególnej uwagi instalatorów. Choć samodzielnie bez żadnych uprawnień możesz wybudować dom do 70 m2, nie możesz ułożyć instalacji elektrycznej. Sieć wymaga przeprowadzenia badania jakości i sprawności, które mają wyeliminować zagrożenie przeciwpożarowe. Wykonują je osoby dysponujące odpowiednimi uprawnieniami elektrycznymi. Takie uprawnienia wydaje UDT osobom, które przejdą odpowiednie szkolenie i zakończą je zdanym egzaminem.
Jeśli nie masz uprawnień, a jesteś w stanie samodzielnie ułożyć sieć, możesz zlecić jedynie przeprowadzenie badań technicznych. Tego typu usługę wykonują wykwalifikowani elektrycy, a jej koszt zależy od ilości punktów odbioru energii. W domach jednorodzinnych cena takiego badania wyniesie około 500 złotych.

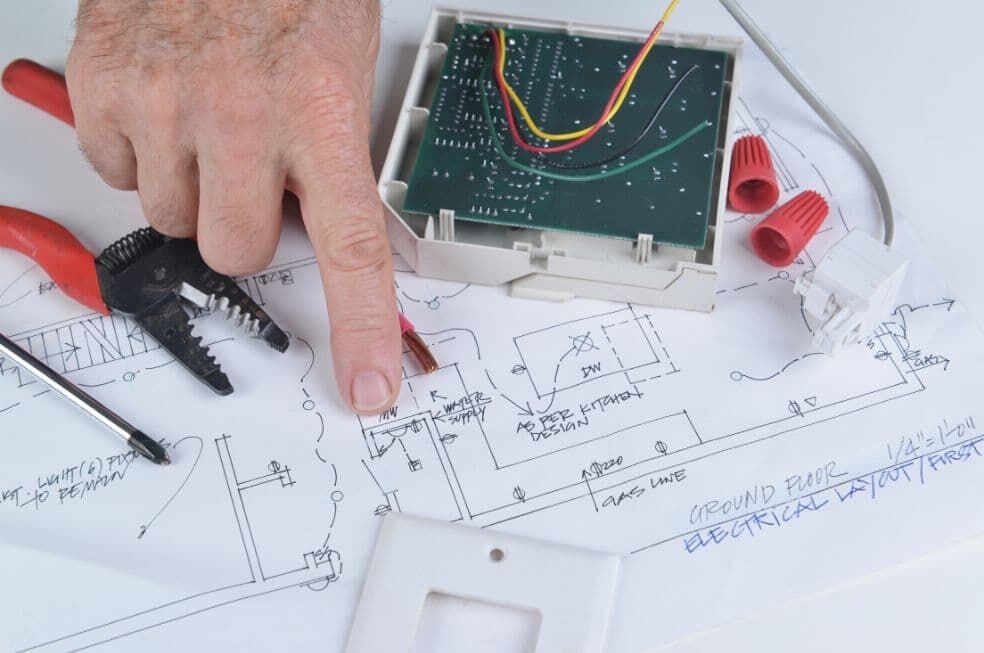

Projekt sieci elektrycznej
Nie zaczynaj pracy bez odpowiedniego projektu całej instalacji, wykonanego przez specjalistę. Poza niezbędnymi obliczeniami taki projekt powinien zawierać przede wszystkim precyzyjny rozkład instalacji elektrycznej w domu. Znajdują się na nim dokładnie wyrysowane przewody, a także punkty odbioru energii. Te miejsca powinny być rozmieszczone zgodnie z zapotrzebowaniem w danym pomieszczeniu. W kuchni i salonie pracuje więcej urządzeń niż w sypialni i projekt musi to uwzględniać.
Na projekcie rozpisane będą także typy poszczególnych odbiorników i rodzaj przewodów dostosowanych do przewidzianego poboru prądu. W mieszkaniach z reguły stosuje się jednofazowe przewody. Przeznaczone do zasilania urządzeń o dużym poborze mocy przewody trójfazowe, mogą pojawić się w kotłowniach, piwnicach lub garażach.

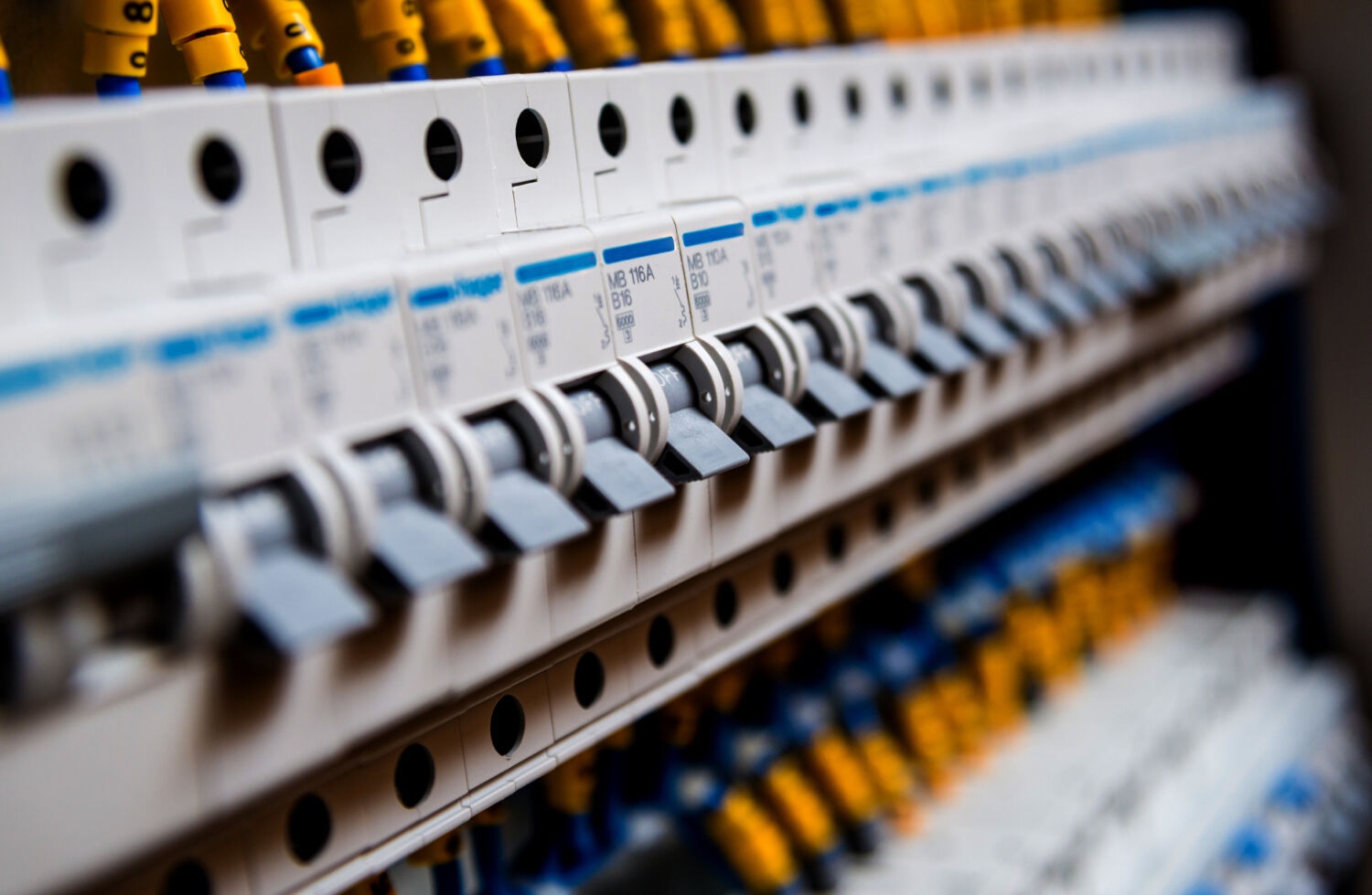

Jak zadbać o bezpieczeństwo podczas zakładania nowoczesnej instalacji elektrycznej?
Domowa instalacja elektryczna w ciągu ostatnich kilkudziesięciu lat przeszła prawdziwą transformację, choć spoglądając z boku na sieć, wcale nie zauważyć jej skutków. Przede wszystkim zmieniły się przewody, a kruche i nietrwałe aluminium zastąpiła miedź. Zrezygnowano z podwójnych przewodów, a bezpieczeństwa użytkowników chronią dodatkowe zabezpieczenia.
Właśnie bezpieczniki różnicowoprądowe są elementami, które zapewniają większe bezpieczeństwo. Mają prostą mechanikę działania i wyłączają dopływ prądu w sytuacji, w której dochodzi do przeciążenia sieci. Bezpieczniki nie ulegają przetopieniu, jak to miało miejsce w starszych modelach, dlatego bez problemu można ponownie je włączyć po usunięciu usterki.
Przykładowa instalacja elektryczna w domu jednorodzinnym zawiera przynajmniej dwa typy takich urządzeń. Wyłączniki wysokoczułe działają przy prądzie różnicowym 30 mA. Są to elementy nowoczesnej instalacji elektrycznej, które mają chronić użytkownika przed porażeniem. Wyłączają dopływ sieci natychmiast po wykryciu anomalii. Wartość graniczna jest zapisana w przepisach i choć można zastosować jeszcze bardziej czułe różnicówki, nie są one zalecane.
Drugim typem bezpieczników, jakie zawiera każda nowoczesna instalacja elektryczna w domu, są urządzenia o mniejszej czułości. Tutaj wartości graniczne są na poziomie od 100 do 500 mA. Tego rodzaju akcesoria mają za zadanie zabezpieczyć obiekt przed pożarem.
Dlaczego trzeba pamiętać o zasilaniu awaryjnym?
Nawet najlepiej zaprojektowana nowoczesna instalacja elektryczna w domu nie jest odporna na przerwy w dostawie prądu. Istnieją w naszym kraju rejony, w których problemy z dostawami prądu zdarzają się nagminnie. Przestarzałe sieci wysokiego napięcia, do których jest podłączonych coraz więcej instalacji fotowoltaicznych, nie wytrzymują obciążenia. Dlatego dobrym pomysłem będzie uwzględnienie zasilania awaryjnego dla takiego budynku.
Najlepszym i najczęściej stosowanym rozwiązaniem jest montaż agregatu prądotwórczego. Są to urządzenia spalinowe zasilane benzyną lub olejem opałowym, które wytwarzają prąd elektryczny. Sam koszt agregatu nie jest wysoki, a podłączenie go do sieci elektrycznej nie sprawia większych problemów. Szczególnie w domach jednorodzinnych warto zdecydować się na takie urządzenie.
Alternatywnym rozwiązaniem w domach wyposażonych w dodatkową sieć fotowoltaiczną są magazyny energii. Są to baterie przeznaczone do zbierania nadwyżek prądu wytworzonego przez sieci PV. Tego typu urządzenia montuje się w pobliżu falownika. Nie zajmują wiele miejsca, a przy odpowiednim projekcie zmagazynowana w nich energia wystarczy do zasiania całego domu przez dobę. Takie samo zadanie mogą spełniać akumulatory montowane dla newralgicznych sieci, takich jak pompa C.O. przy kotłach na ekogroszek.
Jakie nowoczesne instalacje można spotkać w domach?
Nowoczesne elektryka w domu jednorodzinnym to lepszej jakości przewody, bezpieczniki i zasilanie awaryjne. Do sieci elektrycznych podpinane są inne instalacje, które poprawiają komfort korzystania z obiektu. O jaką instalację elektryczną w domu chodzi?
Przede wszystkim są to sieci fotowoltaiczne wraz z podłączonymi do nich falownikami i magazynami energii. Do nowoczesnej instalacji elektrycznej w domach podłączone są także systemy odpowiedzialne za regulację klimatu. Wentylatory, rekuperatory, a także klimatyzatory elektryczne to urządzenia zapewniające większą energooszczędność obiektu i komfort cieplny. Z kolei kotły na paliwa stałe coraz częściej zastępowane są przez nowoczesne grzejniki olejowe elektryczne, kotły konwektorowe, a nawet maty grzewcze na podczerwień. Ponadto w schematach instalacji elektrycznych w domu są uwzględniane systemy alarmowe, odkurzacze centralne, a także nietypowe oświetlenie wewnętrzne.

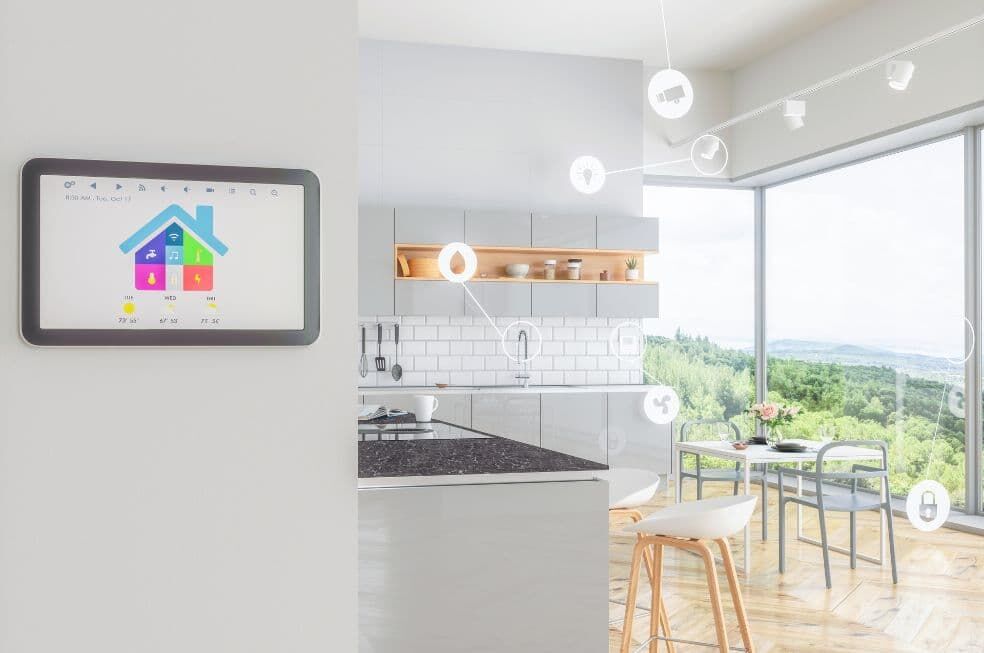

Inteligentne instalacje - czy warto w nie inwestować?
W ostatnich latach coraz większą popularnością cieszy się inteligentna elektryka w domu. Pod tym pojęciem kryją się systemy elektryczne i elektroniczne typu Smart Home wykonujące standardowe powtarzalne czynności. Nowoczesna instalacja elektryczna w inteligentnym budynku obsługuje między innymi automaty opuszczające rolety po zmierzchu, regulatory oświetlenia, wyłączniki czasowe, a także systemy centralnego ogrzewania.
W prawie co 3 domu montowane są tego typu inteligentne systemy związane z nowoczesną instalacją elektryczną. Cena samych sprzętów jest dosyć wysoka, jednak bezpośrednio wpływają one na ograniczenie zużycia energii elektrycznej i obniżają straty cieplne. Dlatego warto zastanowić się, czy choć kilka z nich nie będzie dobrym dodatkiem do nowoczesnego budynku.
Ergonomia i planowanie punktów elektrycznych
Odpowiednie rozmieszczenie gniazd i łączników stanowi fundament funkcjonalnego wnętrza. Instalacja elektryczna w domu musi zostać zaplanowana z uwzględnieniem przyszłej aranżacji mebli, aby uniknąć konieczności stosowania nieestetycznych przedłużaczy. Przyjmuje się standardy wysokościowe, które zapewniają wygodę użytkowania. W pokojach mieszkalnych gniazda wtykowe montuje się zazwyczaj na wysokości 30 cm od gotowej podłogi. Wyjątek stanowią sypialnie, gdzie przy szafkach nocnych punkty te umieszcza się często nad blatem mebla, co ułatwia ładowanie telefonów czy podłączenie lampki.
Łączniki oświetleniowe instaluje się przeważnie na wysokości 105–115 cm od podłogi, co pozwala na ich obsługę bez konieczności podnoszenia rąk, a także jest wygodne dla dzieci. W strefie kuchennej sytuacja wygląda odmiennie. Gniazda robocze nad blatem powinny znaleźć się na wysokości 105–115 cm, natomiast gniazda dedykowane do sprzętu AGD w zabudowie (zmywarka, lodówka, piekarnik) lokalizuje się nisko, około 30–50 cm nad podłogą lub w sąsiednich szafkach, aby umożliwić szybkie odłączenie urządzenia w razie awarii bez konieczności demontażu całej zabudowy.
Warto zwrócić uwagę na specyfikę salonu, gdzie znajduje się strefa RTV. Należy przewidzieć tam zespół gniazd (minimum 4–5 sztuk) oraz kanał kablowy w ścianie, który pozwoli ukryć przewody łączące telewizor wiszący na ścianie z dekoderem czy konsolą stojącą na szafce RTV.
Dobór przewodów i podział na obwody
Prawidłowo zaprojektowana sieć wymaga podziału na niezależne obwody. Zwiększa to bezawaryjność całego systemu – awaria jednego urządzenia lub zwarcie w gnieździe nie powoduje ciemności w całym budynku. Zaleca się oddzielenie obwodów oświetleniowych od obwodów gniazd wtykowych. Co więcej, urządzenia o mocy przekraczającej 2 kW (pralki, piekarniki, bojlery) muszą posiadać własne, dedykowane obwody zasilające.
Do układania instalacji wewnątrz budynków mieszkalnych stosuje się płaskie przewody typu YDYp. Istotny jest przekrój żył, który dobiera się do przewidywanego obciążenia oraz rodzaju zabezpieczeń:
- przy oświetleniu zazwyczaj stosuje się przewód o przekroju 1,5 mm². Zabezpiecza się go wyłącznikiem nadprądowym o charakterystyce B10;
- gniazda ogólne wymagają przewodu o przekroju 2,5 mm². Tutaj standardem jest zabezpieczenie B16;
- płyta indukcyjna wymaga zasilania trójfazowego (siłowego) i przewodu o przekroju 5x2,5 mm² lub nawet 5x4 mm², w zależności od mocy urządzenia i długości obwodu.
Stosowanie cieńszych przewodów do gniazd wtykowych jest błędem w sztuce, który może prowadzić do przegrzewania się izolacji, a w konsekwencji do pożaru. Należy pamiętać, że długość obwodu wpływa na spadek napięcia – w rozległych domach jednorodzinnych może zajść potrzeba zastosowania przewodów o większym przekroju, aby zachować parametry prądu na końcu linii.
Ochrona przeciwprzepięciowa – bezpieczeństwo elektroniki
Nowoczesna instalacja elektryczna w domu musi chronić również kosztowny sprzęt elektroniczny. W tym celu stosuje się ograniczniki przepięć (SPD). Ich zadaniem jest przejęcie energii powstałej w wyniku uderzenia pioruna w linię energetyczną lub przepięć łączeniowych w sieci i odprowadzenie jej do ziemi.
W budownictwie jednorodzinnym najczęściej montuje się ograniczniki klasy B+C (Typ 1+2). Zapewniają one ochronę zarówno przed bezpośrednim, jak i pośrednim skutkiem wyładowań atmosferycznych. Aby ochrona była skuteczna, budynek musi posiadać prawidłowo wykonane uziemienie o rezystancji nieprzekraczającej 10 omów. Brak uziemienia lub jego niewłaściwe parametry sprawiają, że ograniczniki przepięć stają się bezużyteczne.
Strefy bezpieczeństwa w łazienkach
Szczególnym pomieszczeniem w każdym domu jest łazienka, gdzie obecność wody drastycznie zwiększa ryzyko porażenia prądem. Przepisy dzielą to pomieszczenie na strefy, które determinują, jaki osprzęt można w nich instalować:
- Strefa 0, czyli wnętrze wanny lub brodzika. Dopuszcza się tu tylko urządzenia zasilane napięciem 12V AC, o stopniu ochrony IPX7.
- Strefa 1, czyli przestrzeń nad wanną lub brodzikiem do wysokości 2,25 m. Można tu montować podgrzewacze wody i oprawy oświetleniowe o klasie szczelności min. IPX4 (lub IPX5, jeśli stosowane są dysze wodne).
- Strefa 2, czyli pas o szerokości 60 cm wokół strefy 1. Wymagania są zbliżone do strefy 1, ale dopuszcza się montaż gniazd golarkowych z transformatorem separacyjnym.
Gniazda wtykowe 230V mogą być montowane dopiero w tzw. strefie 3 (poza strefami 0, 1, 2), czyli co najmniej 60 cm od krawędzi wanny czy kabiny prysznicowej. Wszystkie obwody łazienkowe muszą być obligatoryjnie chronione wyłącznikiem różnicowoprądowym o czułości do 30 mA.
Nowoczesna sieć teletechniczna i multimedialna
Współczesne budownictwo odchodzi od polegania wyłącznie na bezprzewodowej sieci Wi-Fi. Grube stropy żelbetowe i ogrzewanie podłogowe skutecznie tłumią sygnał radiowy. Dlatego instalacja elektryczna w domu powinna być realizowana równolegle z siecią teletechniczną (LAN). Zaleca się doprowadzenie skrętki komputerowej (min. kategoria 6) do każdego pokoju, a w szczególności do miejsc planowanego montażu telewizorów, biurek do pracy oraz konsol.
Zbieg wszystkich kabli teletechnicznych, w tym przewodu koncentrycznego (TV-SAT) oraz światłowodu, powinien znajdować się w dedykowanej szafce multimedialnej. Pozwala to na estetyczne ukrycie routera, switcha oraz rozdzielaczy sygnału w jednym miejscu, zazwyczaj w garażu lub pomieszczeniu technicznym. Taka struktura sieci gwarantuje stabilne łącze internetowe, niezbędne do pracy zdalnej czy strumieniowania wideo w wysokiej rozdzielczości, odciążając jednocześnie domowe Wi-Fi dla urządzeń mobilnych.
Przygotowanie pod elektromobilność i fotowoltaikę
Inwestorzy planujący budowę powinni patrzeć w przyszłość. Nawet jeśli obecnie nie posiadają samochodu elektrycznego, warto doprowadzić do garażu lub wiaty zasilanie pod stację ładowania (tzw. Wallbox). Wymaga to ułożenia przewodu o odpowiednim przekroju (zazwyczaj 5x6 mm² lub 5x10 mm²) bezpośrednio z rozdzielnicy głównej. Uniknie się w ten sposób kosztownego kucia ścian i elewacji za kilka lat.
Podobnie wygląda kwestia instalacji fotowoltaicznej. Warto przygotować tzw. peszle (rury osłonowe) prowadzące z poddasza (gdzie często montuje się panele) do rozdzielnicy głównej oraz miejsca przewidzianego na falownik. Pozostawienie drogi kablowej znacznie uprości i obniży koszty montażu systemu OZE w przyszłości.
Jak zrobić instalację elektryczną w domu? Prowadzenie przewodów – technika montażu
Należy wybrać metodę układania okablowania. Wyróżnia się dwa główne podejścia:
- instalację podtynkową, w której przewody układa się w bruzdach wyciętych w murze, a następnie przykrywa tynkiem. Jest to metoda pracochłonna, ale estetyczna i bezpieczna.
- instalację w posadzkach i suficie podwieszanym; w nowoczesnym budownictwie przewody coraz częściej prowadzi się w rurach ochronnych (peszlach) na "chudym betonie" przed wylaniem posadzki właściwej oraz w przestrzeni sufitów podwieszanych. Pozwala to na zużycie mniejszej ilości przewodu (krótsze trasy po linii prostej) i unikanie poziomego bruzdowania ścian, co mogłoby osłabić ich konstrukcję.
Niezależnie od metody, przewody na ścianach prowadzi się zawsze w liniach pionowych i poziomych. Zakazane jest prowadzenie kabli "na skos", gdyż grozi to przewierceniem przewodu podczas wieszania obrazów czy półek.
Po zakończeniu prac i przed tynkowaniem niezbędne jest sporządzenie dokumentacji fotograficznej lub dokładnego schematu powykonawczego. Zdjęcia tras kablowych z przyłożoną miarką pozwalają w przyszłości precyzyjnie zlokalizować przewody. Jest to bezcenna wiedza podczas jakichkolwiek prac remontowych, montażu mebli czy wieszania dekoracji. Dokumentacja ta jest również wymagana podczas odbiorów technicznych budynku.
Zamierzasz samodzielnie wykończyć lub wyremontować mieszkanie? Interesują Cię inne zagadnienia z dziedziny instalacji domowych? Wiesz już jak założyć nowoczesną instalację elektryczną i na jakie parametry zwracać uwagę. Poznaj też nasze pozostałe poradniki opisujące Ogrzewanie nadmuchowe – co warto wiedzieć o tym rozwiązaniu i wiele innych zagadnień.
FAQ – najczęściej zadawane pytania
1. Jakie są etapy tworzenia instalacji elektrycznej w domu?
Proces ten można podzielić na kilka faz. Instalacja elektryczna w domu krok po kroku rozpoczyna się od wykonania projektu i wytyczenia punktów na ścianach. Następnie wykonuje się bruzdy i przebicia. Kolejnym etapem jest układanie przewodów (w ścianach, podłodze lub suficie) oraz montaż puszek podtynkowych. Po tynkowaniu następuje tzw. biały montaż, czyli instalacja gniazdek, włączników i opraw oświetleniowych. Ostatnim elementem jest uzbrojenie rozdzielnicy (skrzynki bezpiecznikowej) oraz wykonanie pomiarów odbiorczych.
2. Ile kosztuje wykonanie instalacji elektrycznej?
Koszt jest uzależniony od powierzchni domu, liczby punktów (gniazd, włączników, wypustów oświetleniowych) oraz stopnia skomplikowania systemu (np. inteligentny dom). Należy uwzględnić dwa główne składniki: materiał (przewody, rozdzielnica, zabezpieczenia) oraz robociznę. Szacuje się, że w standardowym domu jednorodzinnym koszt instalacji stanowi od 3% do 5% wartości całej inwestycji budowlanej. Dokładna wycena wymaga zawsze indywidualnego kosztorysu.
3. Czy i jak zrobić instalacje elektryczną w domu samodzielnie?
Choć fizyczne ułożenie przewodów czy wykucie bruzd nie wymaga licencji, to łączenie obwodów w rozdzielnicy, dobór zabezpieczeń i ostateczne uruchomienie muszą być wykonane przez osobę z uprawnieniami SEP (Świadectwo Kwalifikacyjne Eksploatacji lub Dozoru). Samodzielne prace są możliwe na etapie "brudnym", ale wymagają ścisłej konsultacji z elektrykiem, który dokona odbioru. Źle wykonana instalacja to ryzyko pożaru i brak wypłaty odszkodowania od ubezpieczyciela.
4. Czym różni się instalacja elektryczna w domu od tej w mieszkaniu w bloku?
Podstawową różnicą jest obecność przyłącza głównego i licznika na zewnątrz budynku (w granicy działki) w przypadku domu. Jak zrobić instalacje elektryczną w domu, by była funkcjonalna? Należy pamiętać o elementach nie występujących w bloku: zasilaniu bramy wjazdowej, oświetleniu ogrodu, wideodomofonie przy furtce, zasilaniu pompy ciepła, studni głębinowej czy przydomowej oczyszczalni ścieków. Wymaga to wyprowadzenia odpowiednich kabli ziemnych (typu YKY) na zewnątrz budynku już na wczesnym etapie budowy.
