Instalacja zimnej wody z rur miedzianych

    Przed montażem

    Średnicę rury dobieramy w zależności od rodzaju instalowanego urządzenia.

    główny pion zasilający 22 mm
    kilka urządzeń sanitarnych jednocześnie 18 mm
    wanna 15 mm
    prysznic, zlewozmywak, pralka, zawór czerpalny 15 mm
    umywalka, bidet 15 mm
    WC 15 mm


    Podłączenie wody do umywalki


    Odcinamy dopływ wody i ustalamy miejsce przyłączenia, przykładając trójnik do nieprzyciętej jeszcze rury.

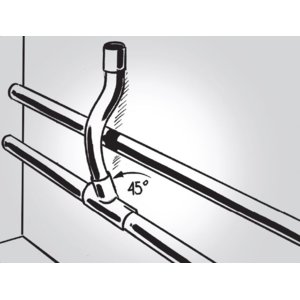

    Aby poprowadzić przewód nad górną rurą, wykonujemy odsadzkę przyłączając ją do trójnika. W tym celu odchylamy trójnik pod kątem 45 stopni i wsuwamy odsadzkę tak, aby znalazła się w pozycji równoległej do ściany.

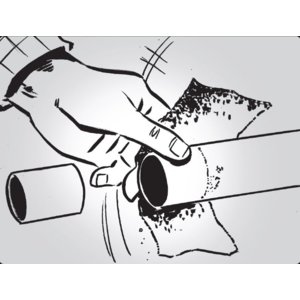

    Następnie zaokrąglamy krawędzie przyciętej rury i oczyszczamy końcówkę rury papierem ściernym, aby zapewnić jak najwyższą trwałość spoiny.
    Osłaniamy ścianę matą przeciwogniową i powlekamy topnikiem rurę i łącznik.

    Łączymy je kielichowo, przekręcając łącznik do żądanej pozycji.







    Przystępujemy do lutowania. Lampę lutowniczą regulujemy tak, aby dawała delikatny płomień.

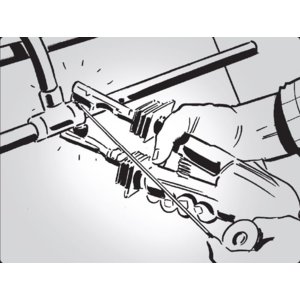

    Ogrzewamy łącznik i kładziemy spoiwo – stop cyny – kiedy miedź uzyska czerwonawy kolor. Spoiwo kładziemy przy oddalonym płomieniu wzdłuż całej części przeznaczonej do lutowania. Pod wpływem rozgrzanej rury spoiwo topi się i wnika między łączone elementy.

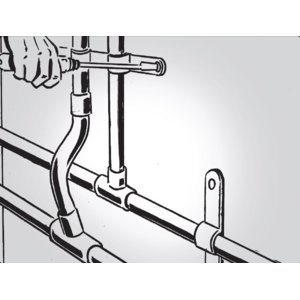

    Od tej pory nie ogrzewamy już miejsca połączenia, nie poruszamy i czekamy, aż zastygnie, a po ostygnięciu wycieramy spoinę mokrą szmatką w celu usunięcia resztek topnika. Aby usunąć z rury resztki spoiwa, odkręcamy wodę jeszcze przed przyłączeniem armatury. Zakładamy uchwyt mocujący.








    Podłączenie kranu

    Na elastyczny wężyk: lutujemy śrubunki do rur, zakładamy uszczelki i przykręcamy nakrętki wężyków. Z wyczuciem dociskamy nakrętkę do złączki.
    Na sztywno: śrubunki lutujemy tak samo jak przy rurach elastycznych. Nakładamy rurę na nakrętkę, ogrzewamy końcówkę rury, zanurzamy ją w zimnej wodzie i przekładamy rurę przez matrycę pozostawiając po jej drugiej stronie około dwumilimetrową krawędź. Za pomocą stożkowego rozbijaka i młotka rozszerzamy rurę u jej wylotu. Nakrętkę dokręcamy do końca dopiero po upływie 24 godzin! Między nakrętką a złączką umieszczamy uszczelkę.

    Materiały i narzędzia

    Aby prace przebiegały sprawnie, musimy zaopatrzyć się w odpowiednie narzędzia i materiały:
    - rury miedziane
    - złączki
    - uchwyt podwójny
    - śrubunki
    - uszczelki
    - nakrętki
    - matryca
    - młotek
    - rozbijak stożkowy
    - poziomnica
    - miarka
    - topnik
    - piłka do metalu
    - giętarka do rur
    - mata ochronna przeciwogniowa
    - szczoteczka
    - odcinak do rur
    - papier ścierny
    - czysta szmatka
